| MOQ: | 1 |
| Preço: | negatiation |
| embalagem padrão: | tochas de solda robóticos do braço e de solda do robô da linha central de FD-B4S as 7 e as máquinas |
| Período de entrega: | 4-12 semana |
| Método do pagamento: | L/C, T/T, Western Union |
| Capacidade de abastecimento: | 50 |

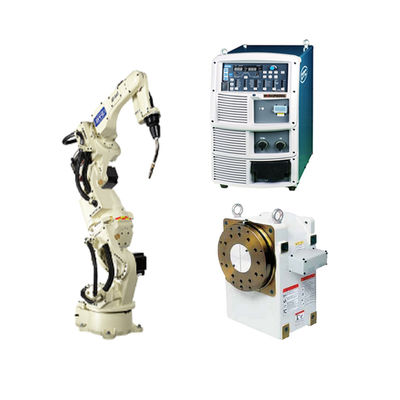

robô de soldagem FD-B4S de 7 eixos e braço robótico e tochas de soldagem e máquinas de soldagem tig para venda para OTC
Descrição do produto
| Especificação | Valor |
| Número de eixos | 7 |
| Capacidade máxima de carga útil | 4 kg |
| Repetibilidade posicional | +/- 0,08 mm (Nota 1) |
| Alcance horizontal | 1435 mm |
| Alcance vertical | 2446 mm |
| Capacidade de acionamento | 3550W |
| Faixa de trabalho, Braço, J1 (Rotação) | +/- 170º |
| Faixa de trabalho, Braço, J2 (Braço inferior) | -145º~+70º |
| Faixa de trabalho, Braço, J3 (Braço superior) | -170°~ +142,6° |
| Faixa de trabalho, Pulso, J4 (Oscilação) | +/- 155° |
| Faixa de trabalho, Pulso, J5 (Dobra) | -45°~ +225°(Nota 2) |
| Faixa de trabalho, Pulso, J6 (Torção) | +/- 205° (Nota 2) |
| Velocidade máxima, Braço, J1 (Rotação) | 3,66 rad/s {210°/s} |
| Velocidade máxima, Braço, J2 (Braço inferior) | 3,66 rad/s {210°/s} |
| Velocidade máxima, Braço, J3 (Braço superior) | 3,66 rad/s {210°/s} |
| Velocidade máxima, Pulso, J4 (Oscilação) | 7,33 rad/s {420°/s} |
| Velocidade máxima, Pulso, J5 (Dobra) | 7,33 rad/s {420°/s} |
| Velocidade máxima, Pulso, J6 (Torção) | 10,5 rad/s {600°/s} |
| Carga do pulso, Momento admissível, J4 (Oscilação) | 10,1 N*m |
| Carga do pulso, Momento admissível, J5 (Dobra) | 10,1 N*m |
| Carga do pulso, Momento admissível, J6 (Torção) | 2,94 N*m |
| Carga do pulso, Momento de inércia admissível, J4 (Oscilação) | 0,38 kg*m@2 |
| Carga do pulso, Momento de inércia admissível, J5 (Dobra) | 0,38 kg *m^2 |
| Carga do pulso, Momento de inércia admissível, J6 (Torção) | 0,03 kg *m^2 |
| Área da seção transversal da operação do braço | 2,57 m^2 x 340° |
| Condições ambientais | 0 ~ 45°C, 20 ~ 80 %UR (Sem condensação) |
| Massa | 189 kg |
| Capacidade de carga útil do braço superior | 10 kg (Nota 3) |
| Tipo de instalação | Tipo de chão |
| Cor da pintura | Branco (Munsell 10GY9/1) |
Nosso robô de soldagem a arco FD-B4S, de 7 eixos e braço passante, é ideal para espaços apertados de curto e médio alcance com zonas de soldagem lotadas. Um design de braço passante resulta em um manipulador fino, sem cabos ou condutas externos para impedir o movimento ou enroscar em áreas de difícil acesso ou lotadas.
• A rotação do 7º eixo permite evitar interferências sem alterar a posição e/ou atitude da ferramenta na extremidade do braço
• Mantém o ângulo e a atitude ideais da ferramenta na extremidade do braço em todos os momentos, resultando em melhor qualidade da solda e facilidade de programação
• Oferece uma ampla faixa de trabalho com um braço articulado de forma independente
• Conexão digital perfeita com todas as fontes de alimentação de soldagem da marca OTC DAIHEN
• O controle aprimorado de restrição de vibração proporciona um movimento suave do robô
• Sensor de choque mecânico embutido
• Tecnologia de fonte única – todos os componentes são fabricados pela OTC DAIHEN.
• Design altamente versátil suporta a maioria das aplicações de soldagem
• Arquitetura aberta baseada no Windows XP
• Grande capacidade de memória e 40 sinais de controle de entrada/saída
• Funções PLC avançadas permitem a edição do diagrama de escada diretamente através do painel de ensino
• Recursos de rede – conecta-se a conexões Ethernet, DeviceNet e PROFIBUS (pode exigir hardware adicional)
• Exibições de ícones auxiliam no ensino rápido e fácil
• Tela colorida VGA de 640 × 480 com tela de 65536 cores com retroiluminação LED
• O interruptor de ativação de 3 posições oferece maior segurança
• A função multi-tela permite que o usuário visualize até 4 telas simultaneamente
• Função de ajuda na tela com manuais de instruções completos
• Tela sensível ao toque padrão com operação de discagem de jog
Informações da empresa
Perguntas frequentes
1. Entrega rápida
Para peças comuns, podemos entregar as mercadorias em 3 dias
2. Produtos originais
Todos os produtos que vendemos são do fabricante de origem. Enviaremos toda a documentação do fabricante ao finalizar a entrega.
3. Garantia de qualidade
4. Suporte técnico
Incluindo inspeção, reparo e manutenção, podemos fornecer todos os tipos de suporte técnico.
5. Resposta rápida
Nossos funcionários ficarão online 24 horas por dia e responderão à sua pergunta muito rapidamente.
|
|
